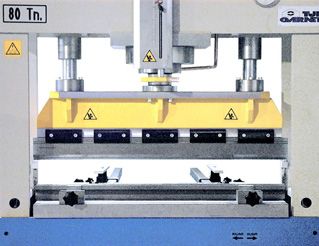

Prasa hydrauliczna ramowa ECO - Seria D




Prasy hydrauliczne serii D są zbudowane na spawanej elektrycznie konstrukcji, zaprojektowanej w sposób wydajnie przyczyniający się do jej efektywności.
Cylinder podwójnego działania, wyposażony w wymienialne prowadnice (w celu uniknięcia zniszczenia tłoka) i przystosowany obróbką do montażu i demontażu narzędzi. Prasa posiada system zapobiegający zamianie kierunku obrotów, milimetrową regulację skoku cylindra, z ogranicznikiem – z regulacją z przodu maszyny, ułatwiającą proste ustawianie skoku cylindra.
Grupa hydrauliczna o 2 zakresach prędkości, z automatycznym rozłączaniem dużej prędkości. Aktywacja przy życiu elektrozaworów (z zaworem przeciwzwrotnym, kontroli ciśnienia  oraz dekompresji cylindra).
Sterowanie przy użyciu pedału elektrycznego.
Panel kontrolny z przełącznikiem trybu pracy (manualny / automatyczny) i wyboru prędkości cylindra ( 1 lub 2)
Prasy dostarczane ze wspornikami, miernikiem, olejem hydraulicznym oraz instrukcją obsługi.
Prasy produkowane zgodnie z przepisami CE
Wszystkie prasy Hidrogarne pracują przy ciśnieniu hydraulicznym poniżej 320 bar – gwarantującego zwiększoną żywotność urządzenia.
Prasy hydrauliczne typu D najnowszej generacji ewoluowały w swojej uniwersalnej przydatności – oferując np. wyposażenie w oprzyrządowanie do gięcia czy tłoczenia lub możliwość montażu stempli czy matryc.

SERIA D
Standardowo prasy serii D produkowane są w 5 modelach, o różnych naciskach: od 80 do 300 ton.
Przesuwny stół umożliwia pozycjonowanie na różnych poziomach. System podnoszenia stołu przez podnośnik wyposażony w reduktor spiralny w kąpieli olejowej, z 2 bolcami mocującymi , umieszczonymi na środku stołu.
Prasy przeznaczone szczególnie do realizacji prac związanych z wykrawaniem, okuwaniem, ażurowaniem, ekstrakcją z form, wykrawaniem, składaniem, prostowaniem, itp.

Seria D, głowica stała:
Model DM: podnoszenie stołu przy pomocy manualnego reduktora
Model DV: napędzany przesuw stołu – przy użyciu silnika i reduktora z ogranicznikiem momentu obrotowego

  Tn CV CV mm/s  mm/s   mm/s bar mm mm mm mm mm mm mm mm mm mm Kg
DM 80 80 5.5 — 3.8 19 28 320 250 — 1050 280 910 325 — 1530 1000 2395 920
DM 100 100 5.5 — 3.1 16 24 320 250 — 1050 290 920 345 — 1600 1000 2465 1170
DM 150 150 5.5 — 2.0 10 16 320 250 — 1050 340 920 405 — 1670 1200 2690 1875
DV 220 220 7.5 1 2.2 10 18 320 300 — 1500 390 1020 475 — 2140 1500 3165 3360
DV 300 300 10 1 2.1 11 16 320 300 — 1500 450 1030 535 — 2180 1500 3310 3890
  • Regulator ciśnienia z przodu maszyny
  • Napędzany przesuw stołu – przy użyciu silnika i reduktora z ogranicznikiem (w modelu DM)
  • Oprzyrządowanie do montażu narzędzi wykrawających o średnicach od 6 do 40 mm
  • Oprzyrządowanie do montażu narzędzi wykrawających o średnicach od 6 do 100 mm
  • Oprzyrządowanie do montażu narzędzi wykrawających o średnicach od 6 do 160 mm
  • Oprzyrządowanie do montażu narzędzi gnących o długości 415 mm
  • Oprzyrządowanie do montażu narzędzi gnących o długości 1020 mm
  • Rowkowany stół dolny
  • Stół górny z 2 lub 4 prowadnicami
  • Mechaniczna regulacja cylindra (w prasach o nacisku do 100 ton)
  • Użytkowy prześwit przedni 1500 mm
  • Kontroler 2-ręczny z modułem bezpieczeństwa poz. IV
