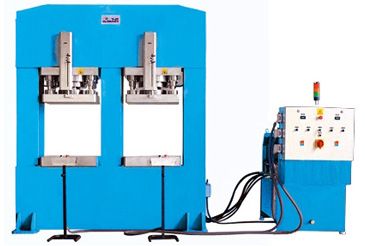

Prasa hydrauliczna ramowa - Seria ciężka F



Prasy hydrauliczne serii F są zbudowane na spawanej elektrycznie konstrukcji, zaprojektowanej w sposób wydajnie przyczyniający się do jej efektywności.
Cylinder podwójnego działania, wyposażony w wymienialne prowadnice (w celu uniknięcia zniszczenia tłoka) i przystosowany obróbką do montażu i demontażu narzędzi. Prasa posiada system zapobiegający zamianie kierunku obrotów, milimetrową regulację skoku cylindra, z ogranicznikiem – z regulacją z przodu maszyny, ułatwiającą proste ustawianie skoku cylindra.
Grupa hydrauliczna o 2 zakresach prędkości, z automatycznym rozłączaniem dużej prędkości. Aktywacja przy życiu elektrozaworów (z zaworem przeciwzwrotnym, kontroli ciśnienia oraz dekompresji cylindra).
Sterowanie przy użyciu pedału elektrycznego.
Panel kontrolny z przełącznikiem trybu pracy (manualny / automatyczny) i wyboru prędkości cylindra ( 1 lub 2)
Prasy dostarczane ze wspornikami, miernikiem, olejem hydraulicznym oraz instrukcją obsługi.
Prasy produkowane zgodnie z przepisami CE
Wszystkie prasy Hidrogarne pracują przy ciśnieniu hydraulicznym poniżej 320 bar – gwarantującego zwiększoną żywotność urządzenia.
Prasy hydrauliczne typu F najnowszej generacji ewoluowały w swojej uniwersalnej przydatności – oferując np. wyposażenie w oprzyrządowanie do gięcia czy tłoczenia lub możliwość montażu stempli czy matryc

SERIA F
Standardowo prasy serii F produkowane są w 6 modelach, o różnych naciskach: od 80 do 300 ton. oferujące możliwość pełnej adaptacji do potrzeb klienta – różne rozmiary stołów, prędkości, ilość cylindrów, automatyka, geometria, itd.
Prasy typu F, dzięki zastosowaniu stałego stołu uzyskują możliwość stosowania dużego nacisku przy zachowaniu większej sztywności i wytrzymałości.
Przeznaczone szczególnie do wykonywania wymagających operacji tłoczenia, wykrawania, wycinania, dziurkowania i zaginania.
Modele FDM i FVD wyposażone w głowicę stałą.
Model FLM z głowicą przesuwną, z ruchem bocznym, wyposażone w manualny system blokujący.
Model FLV przesuwną głowica, z ruchem bocznym sterowanym kołem sterowniczym oraz systemem transmisji na kołach zębatych, wyposażona w manualny system blokujący

  Tn CV CV mm/s  mm/s   mm/s bar mm mm mm mm mm mm mm mm mm mm Kg
FDM 80 80 5.5 — 3.8 19 28 320 250 — 1050 180 500 320 800 1530 750 2240 1120
FDM 100 100 5.5 — 3.1 16 24 320 250 — 1050 190 500 340 800 1600 800 2280 1750
FDM 150 150 5.5 — 2.0 10 16 320 250 — 1050 240 500 400 800 1670 800 2405 2050
FVD 220 220 7.5 — 2.2 10 18 320 300 — 1500 270 600 470 900 2140 1000 2835 3680
FVD 300 300 10 — 2.1 11 16 320 300 — 1500 330 600 530 900 2180 1000 2925 4350
FLM 100 100 5.5 — 3.1 16 24 320 250 1050 1500 180 500 340 800 2050 800 2375 2170
FML 150 150 5.5 — 2.0 10 16 320 250 1000 1500 240 500 400 800 2120 800 2470 2680
FLV 220 220 7.5 — 2.2 10 18 320 300 950 1500 280 600 480 900 2140 1000 2835 3720
FLV 300 300 10 — 2.1 11 16 320 300 900 1500 330 600 530 900 2180 1000 2925 4390
  • Regulator ciśnienia z przodu maszyny
  • Oprzyrządowanie do montażu narzędzi wykrawających o średnicach od 6 do 40 mm
  • Oprzyrządowanie do montażu narzędzi wykrawających o średnicach od 6 do 100 mm
  • Oprzyrządowanie do montażu narzędzi wykrawających o średnicach od 6 do 160 mm

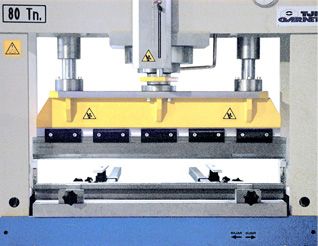

  • Oprzyrządowanie do montażu narzędzi gnących o długości 415 mm
  • Oprzyrządowanie do montażu narzędzi gnących o długości 1020 mm
  • Rowkowany stół dolny
  • Stół górny z 2 lub 4 prowadnicami
  • Hydrauliczna blokada głowicy
  • Poduszka hydrauliczna
  • Wyrzutnik hydrauliczny
  • Multi-głowica z działaniem jednoczesnym lub pojedynczym
  • Mechaniczna regulacja cylindra (w prasach o nacisku do 100 ton) – dla poprawy dokładności gięcia
  • Użytkowy prześwit przedni 1500 mm (model FDM)
  • Kontroler 2-ręczny z modułem bezpieczeństwa poz. IV
