Prasa hydrauliczna portalowa do prostowania - Seria T

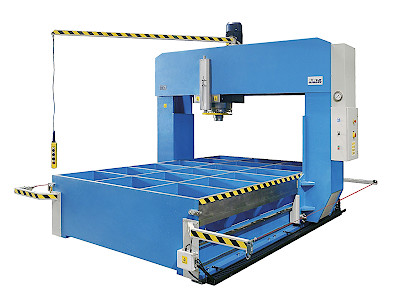

Prasa portalowa do prostowania detali 300 ton nacisku

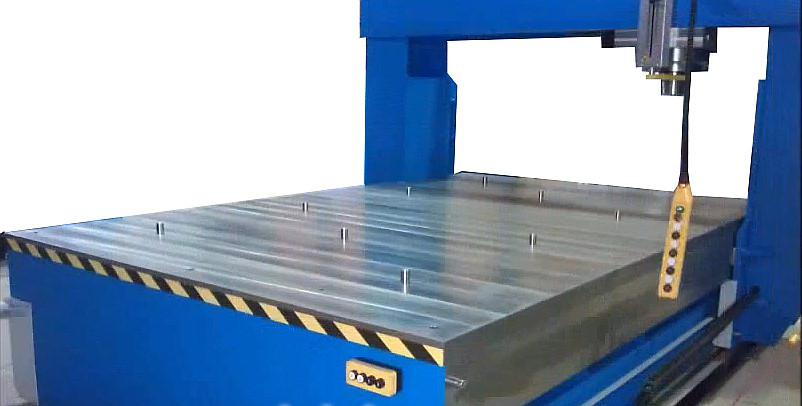

Prasa portalowa z pełnym stołem i siłownikami 2-tonowymi w stole służącymi do unoszenia detalu

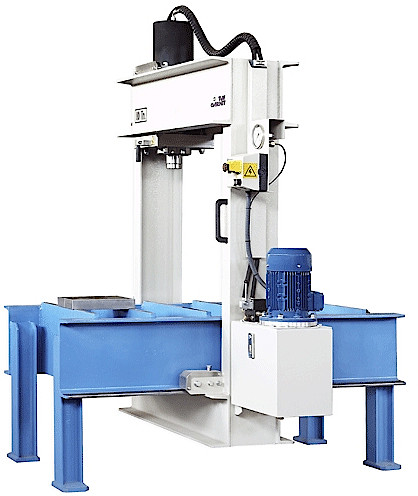

Najmniejsza - model 80 ton z manualnym przesuwem

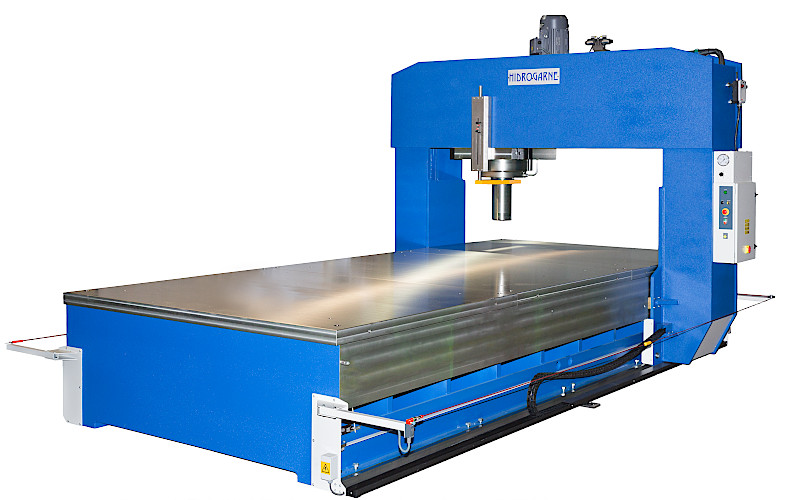

Prasa portalowa 400 ton ze stołem o długości 6 metrów

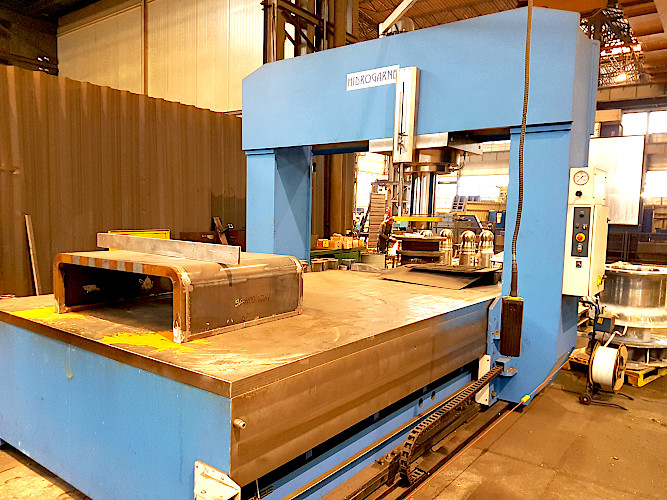

Prasa portalowa 400 tonowa, stół długości 4 metry - instalacja w płd Polsce

BUDOWA
Prasy hydrauliczne do prostowania serii T zostały zaprojektowane i są przystosowane specjalnie do prostowania ciętych tlenowo struktur i płyt.
Takie rozwiązanie umożliwia łatwy załadunek i rozładunek obrabianych elementów. Pozwala na swobodny dostęp do różnych punktów podczas procesu prostowania, bez potrzeby manewrowania obrabianym elementem – dzięki bocznemu ruchowi cylindra i wzdłużnemu ruchowi ramy.

STRUKTURA
Hydrauliczne prasy HIDROGARNE z ramą monoblokową są produkowane wyłącznie ze stali ST-52, na bazie spawanej elektrycznie konstrukcji, stabilizowanej i poddanej obróbce mechanicznej na koniec procesu montażu elementów.

CYLINDER
Prasa hydrauliczna do prostowania jest wyposażona w cylinder podwójnego działania, z chromowanym tłokiem i prowadnicami zabezpieczającymi przed zużyciem oraz z ruchomymi dociskami chroniącymi zakończenia cylindra. Cylinder jest odpowiednio obrobiony, umożliwiając m.in. instalację różnego typu oprzyrządowania, m.in. oprzyrządowanie narzędzi gnących o długości od 415 do 1500 mm.
Cylinder zabezpieczony przed zamianą obrotów, z milimetrową regulacją i regulowanymi czujnikami.

JEDNOSTKA HYDRAULICZNA
Grupa hydrauliczna o 2 zakresach prędkości, z automatycznym rozłączaniem dużej prędkości. Aktywacja przy użyciu elektrozaworów (z zaworem przeciwzwrotnym, kontroli ciśnienia oraz dekompresji cylindra).

DZIAŁANIE
Aktywacja i kontrola bocznych, wzdłużnych i pionowych ruchów cylindra przez panel kontrolny na wysięgniku; z przełącznikiem trybu pracy (manualny / półautomatyczny). Wybór prędkości 1 lub 2 dla modelu TL-150 i TL-300.

Napędzany przesuw ramy dla modeli TL-150 i TL-300. Przesuw manualny (tor rolkowy, z blokadą mechaniczną) dla modelu TL-80.


	Tn	CV	mm	bar	mm/s	mm/s	mm/s	mm	mm	mm	mm	mm	mm	mm	mm	Kg
TL 80	80	4	500	315	19	3.8	28	1050	500	730	1100	800	1730	1726	2263	1240
TL 150	150	7.5	400	315	14	3.1	22	1565	700	1100	2150	600	3000	2520	2550	6500
TL 220	220	10	300	315	13	2.7	24	2060	700	1500	2500	700	3500	3050	2900	13000
TL 300	300	10	300	315	9	2	15	2560	700	2000	3000	750	4000	3650	3100	16000
